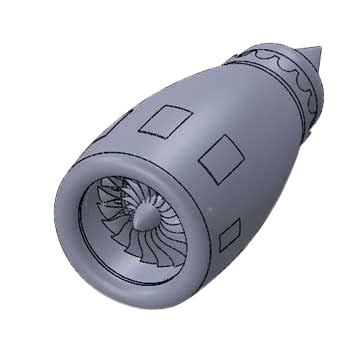

مدل سازی موتور توربوفن در نرم افزارهای مهندسی
موتور توربوفن به‌عنوان رایج ترین نوع موتور در هواپیماهای تجاری ، یکی از پیچیده ترین سامانه‌های مهندسی در صنعت هوافضاست. طراحی و تحلیل این موتورها
نیازمند درک عمیق از ترمودینامیک ، دینامیک سیالات، مکانیک جامدات ، انتقال حرارت ، و آکوستیک است . مدل‌سازی این سامانه در نرم‌افزار های مهندسی ، به
مهندسان این امکان را می‌دهد تا عملکرد، پایداری، بازده و رفتار اجزای مختلف موتور را قبل از ساخت فیزیکی بررسی کنند. این رویکرد باعث صرفه‌جویی در زمان،
هزینه و کاهش ریسک در طراحی‌های صنعتی می‌شود.
هدف ازمدل سازی موتورتوربوفن
مدل سازی موتور توربوفن در نرم افزارهای مهندسی به منظورهای مختلفی انجام می‌شود، از جمله:
ترمودینامیکی عملکرد کلی موتور در شرایط مختلف پروازی
آیرودینامیکی و جریان سیال در فن، کمپرسور، محفظه احتراق و توربین
حرارتی و مکانیکی قطعاتی که در معرض دمای بالا یا تنش شدید هستند
دینامیکی و ارتعاشات برای شناسایی رزونانس‌ها یا خستگی سازه‌ای
مدل‌سازی آکوستیکی به منظور پیش‌بینی و کاهش نویز موتور
طراحی سیستم کنترل برای بهینه‌سازی عملکرد موتور در زمان واقعی
مراحل مدل سازی موتور توربوفن
مدل سازی موتور توربوفن در نرم افزارهای مهندسی به‌صورت مرحله‌ای انجام می‌شود تا عملکرد، آیرودینامیک، حرارت، مکانیک و کنترل موتور به دقت شبیه‌سازی شود:
۱. مدل‌سازی یک‌بعدی (1D Simulation)
مهندسین در این مرحله از نرم‌افزارهایی مانند GasTurb و NPSS (Numerical Propulsion System Simulation) استفاده می‌کنند. این نرم افزارها
با فرض جریان یک‌بعدی، توزیع فشار، دما و سرعت در مسیر موتور را محاسبه کرده و مشخصات کلی موتور مانند رانش، مصرف سوخت ویژه و بازده
را پیش‌بینی می‌کنند.
مزایای مدل‌سازی 1D:
سرعت بالا در تحلیل
مناسب برای طراحی مفهومی
بررسی سناریوهای مختلف عملکردی
۲. مدل‌سازی سه‌بعدی جریان سیال (CFD)
برای تحلیل دقیق رفتار آیرودینامیکی اجزای موتور، مهندسین از مدل سازی موتور توربوفن در نرم افزارهای مهندسی با استفاده از ابزارهای CFD
مانند ANSYS Fluent، CFX، OpenFOAM و STAR-CCM+ بهره می‌برند. این تحلیل‌ها جریان هوا در فن و کمپرسور را بررسی کرده، جریان اختلاط
در محفظه احتراق را شبیه‌سازی می‌کنند، تلاطم و انتقال حرارت را مدل‌سازی می‌کنند و هندسه تیغه‌ها و کانال‌ها را برای بهینه‌سازی عملکرد
موتور طراحی می‌کنند.
۳. تحلیل حرارتی و مکانیکی (FEA)
با استفاده از ANSYS Mechanical، ABAQUS و COMSOL، مهندسین تنش‌های مکانیکی، توزیع دما، خزش و خستگی در قطعات مانند پره‌های توربین
و محفظه احتراق را بررسی می‌کنند. این مرحله برای طراحی پوشش‌های حرارتی و سیستم‌های خنک‌کاری بسیار حیاتی است.
۴. تحلیل آکوستیکی و نویز
ابزارهایی مانند Actran، LMS Virtual.Lab و COMSOL Acoustics به مهندسین کمک می‌کنند تا نویز فن، توربین و خروجی جت را شبیه‌سازی و کاهش دهند.
۵. مدل‌سازی سیستم کنترلی
مهندسین با MATLAB/Simulink یا Modelica رفتار دینامیکی موتور را شبیه‌سازی کرده و کنترلرهای PID، فازی یا تطبیقی را طراحی می‌کنند تا موتور
در حالت گذرا عملکرد پایدار داشته باشد.
نرم‌افزارهای کلیدی در مدل سازی توربوفن
در فرآیند طراحی و تحلیل توربین‌ها و سیستم‌های پروازی، از نرم‌افزارهای تخصصی متعددی استفاده می‌شود:
GasTurb برای تحلیل ترمودینامیکی یک‌بعدی به کار می‌رود و امکان طراحی اولیه سریع و دقیق را فراهم می‌کند.
NPSS شبیه‌سازی کامل سیستم پیشرانه را انجام می‌دهد، توسط ناسا پشتیبانی می‌شود و قابلیت توسعه دارد.
ANSYS Fluent و CFX جریان سیالات، احتراق و انتقال حرارت را مدل‌سازی می‌کنند و برای تحلیل فن‌ها، کمپرسورها و محفظه‌های احتراق مناسب هستند.
ABAQUS و ANSYS Mechanical تحلیل تنش، خمش، خزش و دما را انجام می‌دهند و برای قطعات مکانیکی کاربرد دارند.
COMSOL امکان مدل‌سازی چندفیزیکی را فراهم می‌کند و جریان، صوت، حرارت و سازه را به‌صورت یکپارچه ترکیب می‌کند.
MATLAB و Simulink ابزار طراحی سیستم‌های کنترل هستند و به مهندسان اجازه می‌دهند حلقه‌های بسته برای کنترل رانش طراحی کنند.
نکات مهم در مدل سازی موفق
اعتبارسنجی (Validation): تطبیق نتایج شبیه‌سازی با داده‌های آزمایشگاهی برای اطمینان از دقت مدل
شرایط مرزی دقیق: تعریف درست شرایط ورودی و خروجی موتور برای بازتاب شرایط واقعی پرواز
شبکه‌بندی مناسب (Mesh Quality): کیفیت مش روی دقت و همگرایی حل‌گر تأثیر مستقیم دارد
مدل‌سازی گذرا (Transient Simulation): در برخی تحلیل‌ها مانند استارت موتور یا گذر از تیک‌آف، مدل گذرا الزامی است
مدیریت منابع سخت‌افزاری: تحلیل‌های CFD یا FEA ممکن است نیازمند پردازش بالا باشند
چالش‌های مدل سازی موتور توربوفن
پیچیدگی هندسی بالا: به‌ویژه در بخش فن، کمپرسور چندمرحله‌ای و توربین
زمان محاسبه طولانی: به‌ویژه برای تحلیل‌های چندفیزیکی و گذرا
نیاز به تخصص بالا: در انتخاب مدل‌های فیزیکی، تنظیمات حل‌گر و تفسیر نتایج
هم‌ارزی بین دقت و سرعت: تحلیل بسیار دقیق ممکن است زمان‌بر باشد؛ یافتن تعادل، کلیدی است
نتیجه‌گیری
مدل‌سازی موتور توربوفن با نرم‌افزارهای مهندسی، ابزار قدرتمندی برای طراحی، تحلیل و بهینه‌سازی این سامانه حیاتی هوافضا است. استفاده ترکیبی از شبیه
سازی‌های یک‌بعدی، سه‌بعدی، حرارتی، مکانیکی و آکوستیکی امکان بررسی همه جانبه عملکرد موتور را فراهم می کند . با پیشرفت روزافزون توان پردازشی و
الگوریتم‌های شبیه‌سازی، آینده طراحی پیشران‌ها به‌طور کامل بر مبنای مدل‌سازی دیجیتال خواهد بود . در این مسیر ، دانش و مهارت مهندسان در بهره گیری از
ابزارهای پیشرفته نقش حیاتی ایفا می‌کند.
