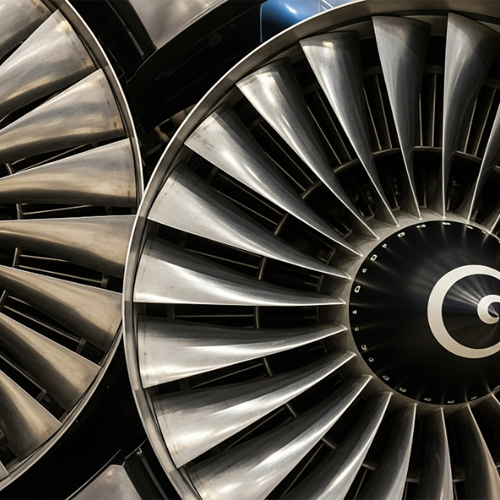

طراحی توربین موتور توربوفن
توربین یکی از حیاتی ترین اجزای موتور توربوفن است که وظیفه ی اصلی آن استخراج انرژی از گازهای داغ خروجی محفظه احتراق و تبدیل آن به انرژی مکانیکی
برای چرخاندن کمپرسور و فن است. طراحی مؤثر توربین مستقیماً بر عملکرد کلی موتور ، مصرف سوخت ، راندمان حرارتی ، و قابلیت اطمینان تأثیر می گذارد.
به واسطه ی شرایط بسیار دشوار عملیاتی مانند دمای بسیار بالا ، سرعت دورانی بالا و بارهای مکانیکی سنگین ، طراحی توربین نیازمند دقت مهندسی بالا،
تحلیل‌های چندفیزیکی، و استفاده از مواد و فناوری‌های پیشرفته است.
جایگاه توربین در موتور توربوفن
در یک موتور توربوفن، توربین معمولاً به دو بخش تقسیم می‌شود:
توربین فشار بالا (High-Pressure Turbine – HPT): نیروی خود را از گازهای داغ خروجی احتراق دریافت کرده و برای چرخاندن کمپرسور فشار بالا به کار می‌برد.
توربین فشار پایین (Low-Pressure Turbine – LPT): وظیفه‌ی تأمین توان لازم برای چرخاندن فن و کمپرسور فشار پایین را دارد.
در طراحی های مدرن ، توربین ممکن است شامل چندین مرحله باشد که هر مرحله شامل یک ردیف پره‌ی ثابت (راهنما) و یک ردیف پره‌ی متحرک (روتور) است.
اصول ترمودینامیکی طراحی توربین
طراحی توربین بر اساس چرخه برایِتون (Brayton Cycle) انجام می‌شود. در این چرخه، گازهای پرانرژی و پرفشار از احتراق وارد توربین می‌شوند و در حین انبساط،
بخشی از انرژی حرارتی خود را به پره‌ها منتقل می‌کنند. شاخص‌های ترمودینامیکی مهم در طراحی توربین عبارتند از:
نسبت فشار در توربین (Turbine Pressure Ratio)
دمای ورودی به توربین (Turbine Inlet Temperature – TIT)
راندمان هم‌دما یا چندفازه (Polytropic Efficiency)
بازده استخراج توان مکانیکی
افزایش TIT موجب افزایش بازده موتور می‌شود اما چالش‌هایی مانند انتخاب مواد مقاوم و خنک‌کاری را ایجاد می‌کند.
طراحی آیرودینامیکی پره‌های توربین
1. هندسه پره‌ها
پره‌های توربین باید به گونه‌ای طراحی شوند که جریان گاز با کمترین افت فشار و بیشترین انتقال انرژی از آن‌ها عبور کند. مشخصه‌هایی که در طراحی
پره‌ها در نظر گرفته می‌شوند شامل: زاویه ورودی و خروجی جریان، شعاع انحنا (camber)، ضخامت نسبی پروفیل و نسبت کشیدگی (aspect ratio)
هستند. معمولاً از روش‌های تحلیل عددی (CFD) برای بهینه‌سازی شکل پره‌ها استفاده می‌شود. در این مرحله، طراحی توربین موتور توربوفن نقش
کلیدی در افزایش راندمان و کاهش تلفات انرژی دارد.
2. تعداد مراحل توربین
تعداد مراحل توربین به مقدار توان مورد نیاز برای چرخاندن فن و کمپرسور بستگی دارد. در موتورهای با فن بزرگ، معمولاً توربین فشار پایین چند مرحله‌ای
است تا انرژی گازهای خروجی به‌طور بهینه استخراج شود.
3. طراحی سه‌بعدی (3D Design)
طراحی سه‌بعدی پره‌ها امکان کنترل دقیق توزیع بار آیرودینامیکی و بهبود راندمان را فراهم می‌کند. در طراحی مدرن، از فناوری‌هایی مانند
blading optimization، lean and sweep و 3D profiling استفاده می‌شود تا عملکرد توربین در شرایط واقعی پرواز بهینه شود.
تحلیل‌های حرارتی و مکانیکی
1. خنک‌کاری پره‌ها
پره‌های توربین در معرض گازهایی با دمای 1500 تا 1800 درجه سانتی‌گراد قرار دارند، در حالی که دمای مجاز مواد سازنده آن‌ها حدود 1100 تا 1300 درجه
است. بنابراین استفاده از سیستم‌های خنک‌کاری پیشرفته الزامی است:
خنک‌کاری داخلی (Internal Cooling): جریان هوای خنک از داخل پره عبور می‌کند.
خنک‌کاری سطحی (Film Cooling): هوای خنک از سوراخ‌های روی پره خارج می‌شود و لایه‌ای محافظ ایجاد می‌کند.
پوشش‌های حرارتی (Thermal Barrier Coatings – TBC): لایه‌هایی مانند زیرکونیوم اکساید که انتقال حرارت را کاهش می‌دهند.
در این بخش، تحلیل حرارتی و مکانیکی توربین موتور توربوفن نقش مهمی در طراحی سیستم‌های خنک‌کاری و پوشش‌ها دارد تا پره‌ها بتوانند در دماهای
بالا بدون آسیب عمل کنند.
2. تنش‌های گریز از مرکز
چرخش سریع پره‌های روتور باعث اعمال نیروی گریز از مرکز بالا می‌شود که کشش شدید در پایه پره ایجاد می‌کند. تحلیل مکانیکی با استفاده از روش
اجزای محدود (FEM) مقاومت ساختاری و پیش‌بینی خستگی را امکان‌پذیر می‌سازد.
3. خزش و خستگی حرارتی
مواد در دمای بالا ممکن است دچار خزش یا ترک‌های حرارتی شوند. انتخاب صحیح مواد و طراحی مناسب پره‌ها می‌تواند از این پدیده‌ها جلوگیری کند
و عملکرد پایدار در طول عمر موتور را تضمین نماید.
مواد مورد استفاده در توربین
مواد توربین باید مقاومت بالایی در برابر دما، اکسیداسیون، خوردگی و خزش داشته باشند. معمول‌ترین انتخاب‌ها:
سوپرآلیاژهای نیکل (مانند Inconel): برای روتورها و پره‌های فشار بالا
تک‌بلورهای فلزی (Single Crystal Alloys): برای مقاومت بیشتر در دمای بالا
مواد کامپوزیتی و پوشش‌های TBC: در پره‌های توربین فشار پایین
چالش‌های طراحی توربین موتور توربوفن
افزایش دمای عملکرد در عین حفظ دوام
بهینه‌سازی شکل پره‌ها برای افزایش راندمان
کاهش وزن و استفاده از مواد گران‌قیمت
مقابله با خزش، خستگی و خوردگی
مدیریت نویز و ارتعاشات
نتیجه‌گیری
طراحی توربین موتور توربوفن از جمله چالش‌برانگیزترین مراحل طراحی یک پیشرانه هوایی است که نیازمند تلفیق دقیق علوم حرارت، سیالات، مواد و مکانیک جامدات
است. استفاده از روش‌های پیشرفته طراحی آیرودینامیکی، خنک‌کاری هوشمندانه، مواد نوین و ابزارهای تحلیلی پیشرفته، امکان دستیابی به توربین‌هایی با راندمان
بالا و عمر طولانی را فراهم کرده‌اند. در آینده با پیشرفت بیشتر در فناوری‌های ساخت مانند چاپ سه‌بعدی فلزات و مواد هوشمند، طراحی توربین‌ها به سطوح بالاتری
از کارایی و پایداری خواهد رسید.
